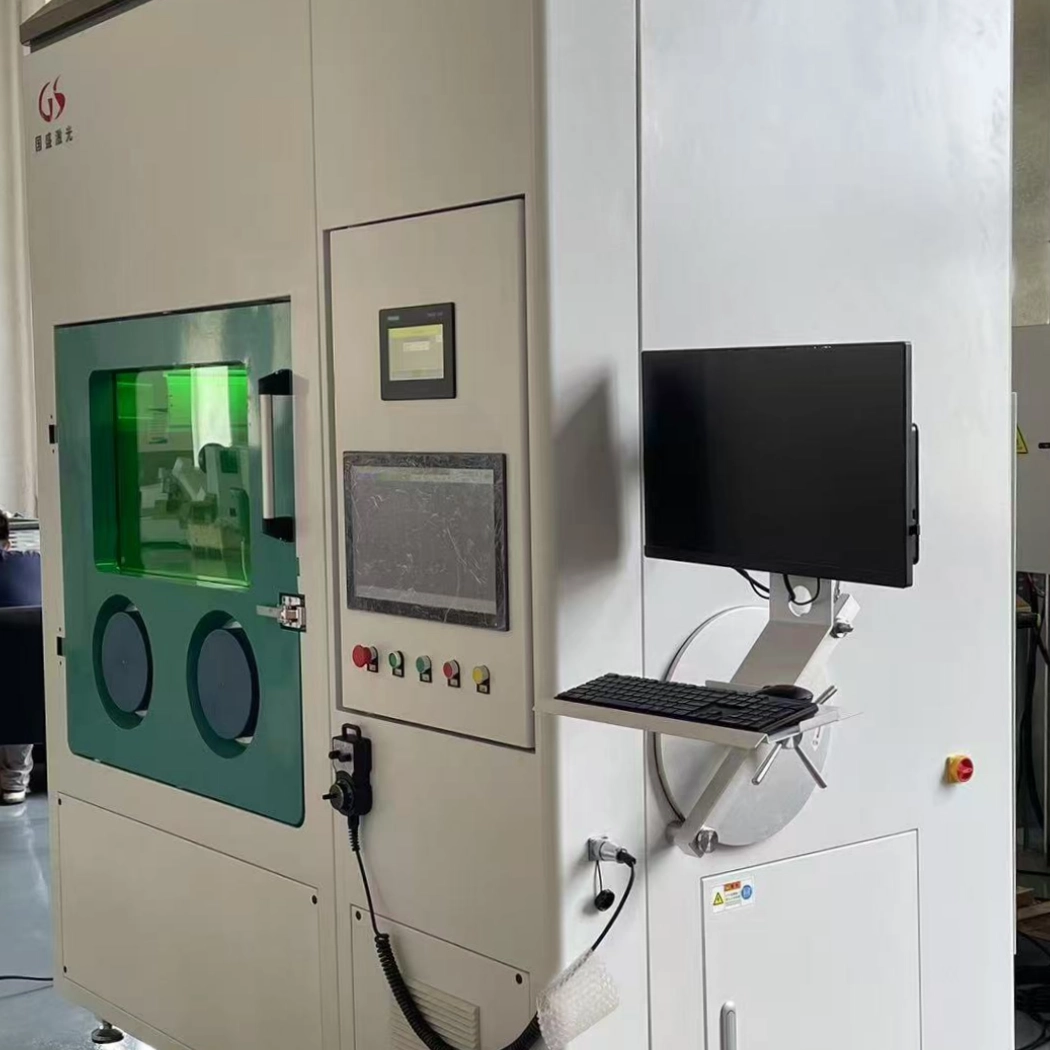

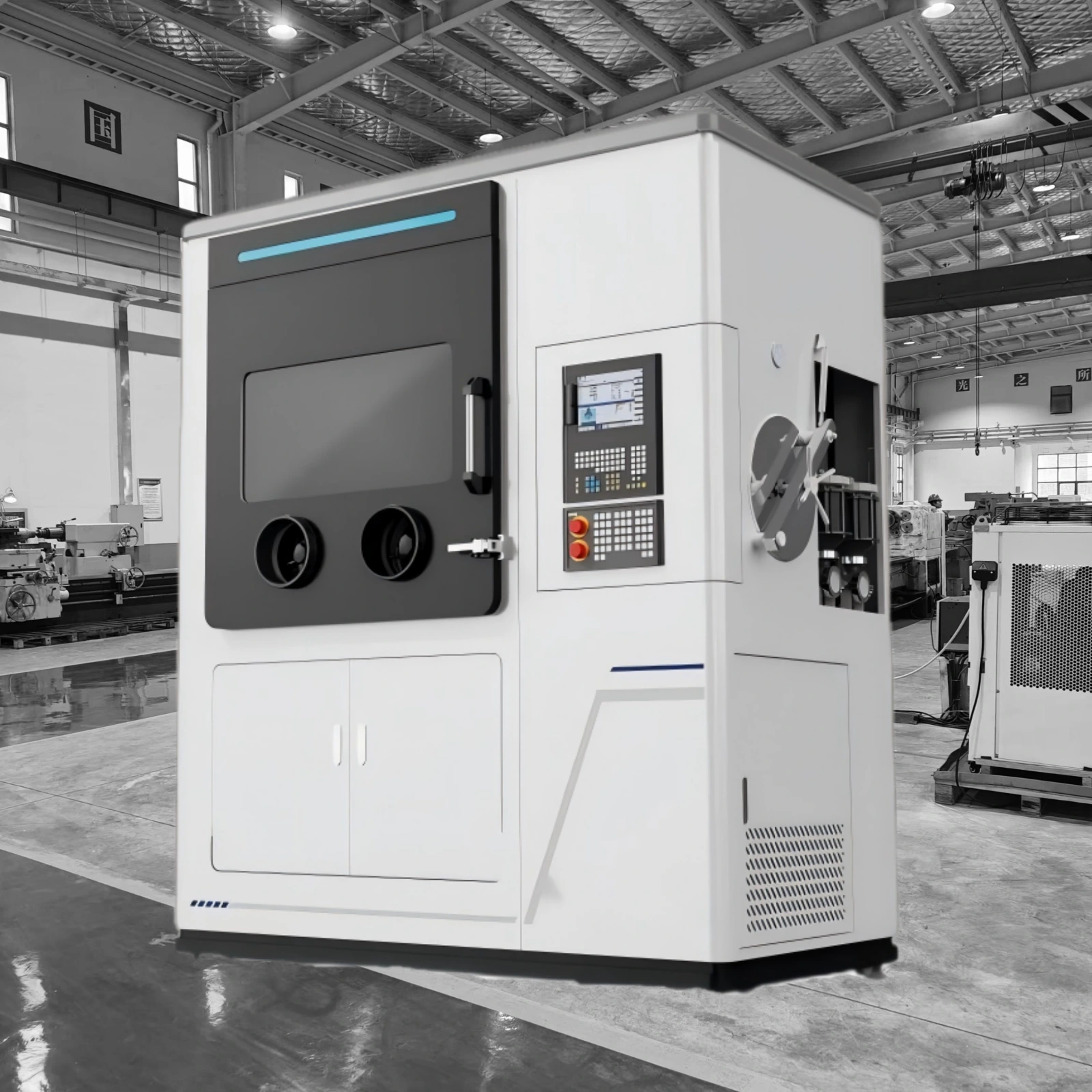

Irányított energialerakódás

• Méretek: 1100mm (hosszúság) × 900mm (szélesség) × 1600mm (magasság), acélszerkezet tartómagassága 950mm, univerzális görgőkkel ;
• Anyag: 304-es rozsdamentes acél (vastagság 3 mm), szivárgási sebesség < 0,05 térfogat%/h, -12mbar ~ 12mbar nyomást képes fenntartani (alapértelmezett működési tartomány: -1 ~ +3mbar) 🔶1-34, 1-38, 1-44, 1-1126 to
• Alapelemek: 8-hüvelykes butilgumi kesztyű (USA-ból importált, 0,4 mm vastag), korróziógátló, kemény alumíniumötvözetből készült kesztyűnyílás (220 mm átmérőjű), 8 mm-es, levehető, edzett biztonsági üvegből készült megfigyelőablak, 0,3 μm-es szűrő (figyelőablakkal és kézi elzáró szeleppel){102}2% 50Hz±10% többlyukú tápcsatlakozó, KF-40 szabvány interfész.

• Üzemmód: folyamatos/impulzus;
• Kimeneti teljesítmény: 2000 W (100% folyamatos), beállítási tartomány 10-100%
• Központi hullámhossz: 1070-1090 nm (tipikus 1080 nm)
• Nyalábminőség (BPP): 0,5-2,5 mm × mrad
• Stability: Short-term (>1h) ±1%-±3%, long-term (>24h) ±2%-±5%
• Optikai szál konfiguráció: 15 m optikai kábel, kimeneti mag átmérője 50 μm (opcionális 35/100 μm), hajlítási sugár 200 mm
• Hűtési mód: Vízhűtés (vízhőmérséklet 20-24 fok, víznyomás 4-5bar, áramlási sebesség 20L/perc)
• Teljes méretek: 950 × 482,6 × 193,2 mm
• Súly: 68±3kg

• Tápegység és névleges teljesítmény: 220 V/50 Hz tápegységet alkalmaz, 2,8 kW névleges teljesítménnyel.
• Részletek a hűtőközegről: R32/R410A hűtőközeget használ, 0,3 kg-os töltési mennyiséggel.
• Hűtési teljesítmény: 6,5 kW névleges hűtőteljesítmény.
• Folyadék keringési paraméterei: 12m³/h áramlási sebességgel és 37 m-es magassággal felszerelt, ami hatékony hőelvezetést tesz lehetővé.
• Víztartály: Tartalmaz egy beépített{0}}13 literes víztartályt, amely kielégíti a folyamatos vízellátást.

• Berendezések kompatibilitása: Kompatibilis a G6-G8.5 méretű hordozóberendezéssel.

• Teljes méretek / súly: 640 × 420 × 760 mm / 640 kg

• Interfész: A QBH szabványos interfészt alkalmazza, lehetővé téve a gyors csatlakozást a főbb lézerforrásokkal.
• Optikai rendszer konfiguráció: 100 mm-es kollimációs gyújtótávolsággal és 300 mm-es fókusztávolsággal van felszerelve, amely lehetővé teszi a lézersugarak hatékony konvergenciáját.
• Porfolt beállítás: ∅1,6-∅4mm beállítási tartománya van.
• Lézeres pontbeállítás: ∅1,8-∅5 mm beállítási tartomány (600 μm lézermag átmérővel).
• Alkalmazhatóság: Ezek a beállítási tartományok különböző burkolatszélességi és pontossági követelményeket tudnak kielégíteni.
• A teljesítmény előnyei: Segít javítani a burkolóréteg egyenletességét és kötési szilárdságát.

• Portároló edények: 2 db portároló rekesszel felszerelve, tartályonként 6L űrtartalommal, mely képes kielégíteni a folyamatos működés igényét.
• Poradagolási sebesség: A por adagolási sebessége 4-200 g/perc, ±1% vagy annál kisebb hibával.
• Alkalmazható porszemcseméret: Kompatibilis a 20-250 μm-es szemcseméretű porokkal, egyenletes és stabil porellátást biztosítva.
• Távirányító támogatás: Támogatja a távvezérlést roboton, CNC-n vagy PC-n keresztül.
• Csomósodást gátló-funkciók: porfűtési és keverési funkcióval van felszerelve a porcsomósodás megelőzésére.
• Teljes méretek / súly: 533 × 480 × 1617 mmmm / 70 kg

• Hatékony löket: 400 × 400 × 400 mm-es hatékony lökettel rendelkezik, amely kielégíti a kis és közepes méretű{3}} fém alkatrészek feldolgozási igényeit.
• Pozícionálási pontosság: 0,1 mm-es pozicionálási pontossággal büszkélkedhet.
• Ismételt pozicionálási pontosság: ±0,05 mm-es ismétlődő pozicionálási pontosságot biztosít, lehetővé téve a mozgás eltérésének stabil szabályozását a precíz burkolati pályák biztosítása érdekében.
• Maximális feldolgozási sebesség: Maximális feldolgozási sebessége 2000 mm/perc, kiegyensúlyozási hatékonyság és pontosság.
• Vég-tengelyterhelés: 35 kg-os vég-tengelyterhelést biztosít, amely különféle szerszámokhoz és munkadarabokhoz illeszthető.
• Mozgásstratégia: Inkrementális mozgásstratégiát alkalmaz a teljes munkaterület egyenletes lefedése érdekében.

• Anyaga: 304-es rozsdamentes acélból készült.
• Felépítés: Hengeres kialakítású, két kamrából áll.
• Nagy kamra méretei: Méretek ∅360mm × 600mm.
• Kis kamra méretei: Méretek ∅150mm × 300mm.
• Vákuumteljesítmény: -0,1 MPa vagy azzal egyenlő vákuumfokozat érhető el.
• Vákuumfigyelés: német Wika vákuumnyomásmérővel felszerelve a valós idejű -figyeléshez.
• Működési előnyök: Megkönnyíti a munkadarab hatékony átvitelét, miközben stabil vákuumteljesítményt biztosít.

• Deoxidáló anyag: Németország BASF dezoxidáló anyagát használja, 63 liter oxigénelnyelő képességgel.
• Vízelnyelő anyag: Az USA UOP vízabszorpciós anyagát alkalmazza, 2,2 kg vízfelvevő képességgel.
• Szelepkonfiguráció: Németország Baode szelepeivel párosítva a légkör tisztaságának pontos szabályozása érdekében.
• Cirkulációs ventilátor frekvenciaszabályozás: 0-100m³/h frekvencia-átalakító vezérléssel.
• Cirkulációs ventilátor szerkezete: rozsdamentes acél nyomású-tesztelt szerkezettel rendelkezik.
• Szűrő típusa: 0,3 μm-es, nagy hatékonyságú HEPA szűrővel{1}} felszerelt.
• Szűrő funkció: A HEPA szűrő a mikro{0}}szennyeződések felfogására szolgál.

• Alapvető hardverkonfiguráció: Siemens PLC + érintőképernyőből áll.
• Nyelvi támogatás: Támogatja a kínai{0}}angol kétnyelvű váltást a felhasználói kényelem érdekében.
• Tengelymozgás-vezérlési képesség: A tengelymozgás vezérlését megvalósíthatja, beleértve a pozicionálást és a sebesség beállítását.
• Teljes-folyamatállapot-figyelés: Lehetővé teszi a folyamat állapotának teljes körű-figyelését, beleértve a fő paramétereket, például a gázöblítést, az oxigéntartalmat és a hőmérsékletet.
• Lézeres burkolati paraméterek szabályozása: A lézeres burkolat paramétereinek precíz szabályozását éri el, beleértve a lézerteljesítményt és a por adagolását.
• Automatikus nyomáscsökkentés: A biztonság érdekében automatikusan csökkenti a nyomást, ha a rendszer nyomása meghaladja a 12 mbar-t.

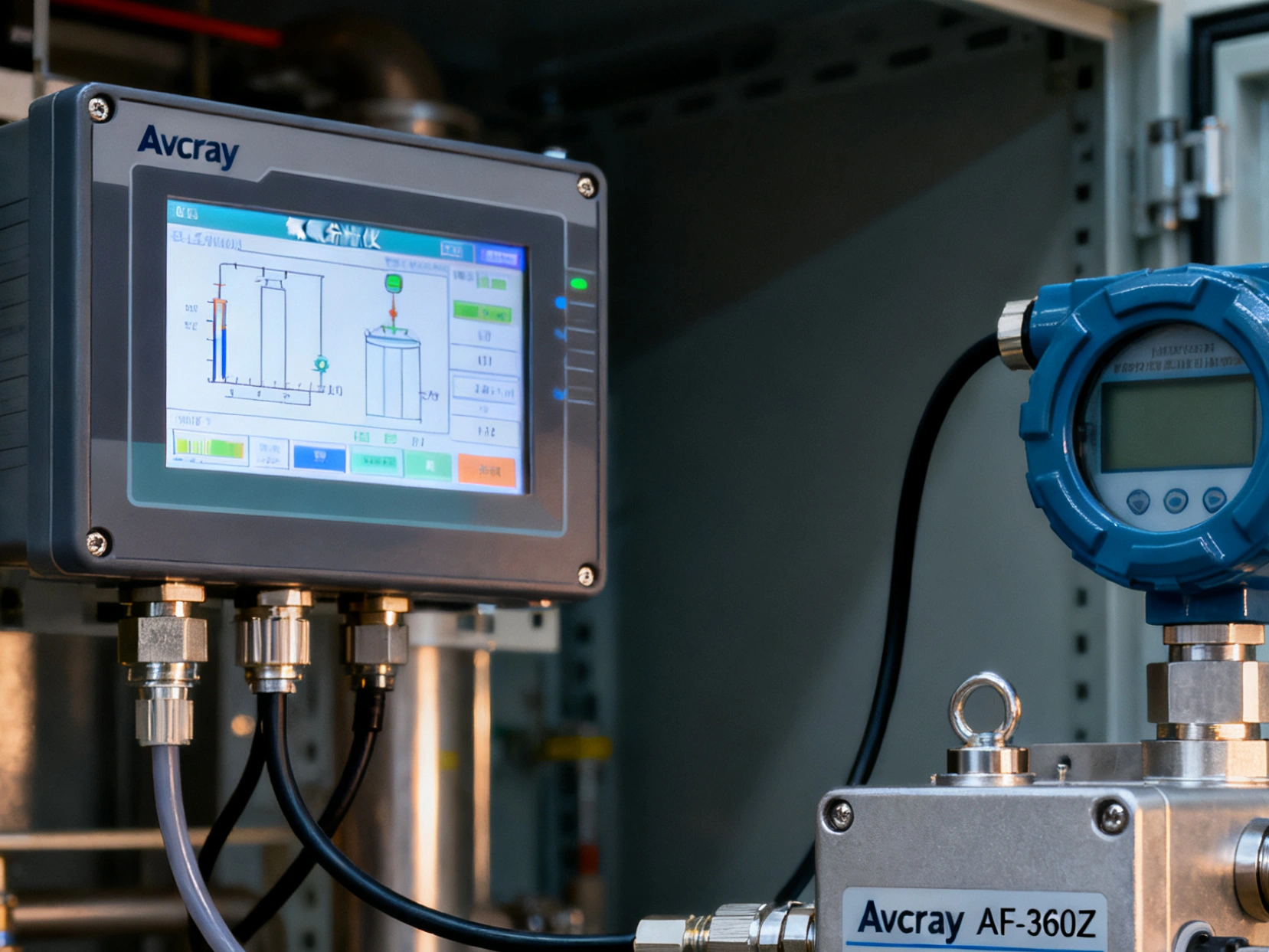

• Az Avcray AF-360Z oxigénelemző, 0-1000 ppm mérési tartománnyal és ±1% ppm pontossággal. Cirkónium szondája ellenáll a közvetlen levegő expozíciónak, lehetővé téve a kamra oxigéntartalmának valós idejű monitorozását, és a PLC érintőképernyőhöz csatlakozik az adatok megjelenítéséhez.
• Az Avcray AF-360P vízelemző 0-500 ppm tartományban és ±1% ppm pontossággal korrózióálló és tisztítható újrafelhasználással rendelkezik. A PLC érintőképernyőhöz is kapcsolódik, és támogatja az automatikus gázkeringés beállítását.
• Együtt biztosítják a DED minősége szempontjából kritikus alacsony-oxigén- és alacsony-páratartalmú környezet precíz szabályozását.

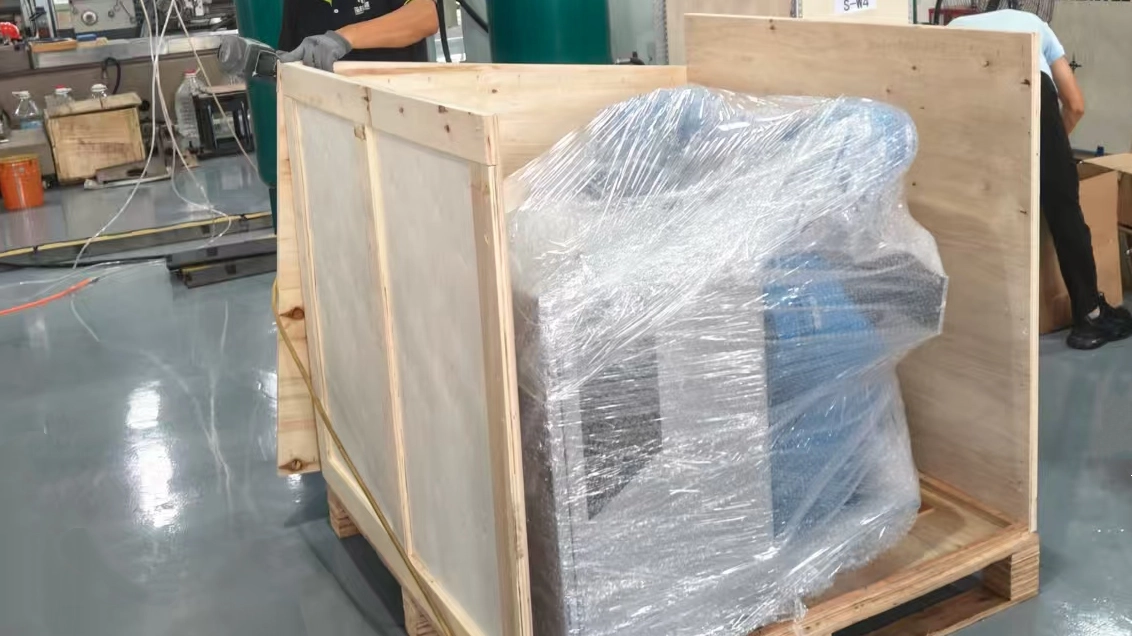

A lézeres burkolóberendezések export csomagolása szigorúan megfelel a nemzetközi karantén- és szállítási szabványoknak. Teljes mértékben átveszi a nem-fából készült csomagolósablonokat (olyan anyagokat részesít előnyben, amelyek megfelelnek a fa csomagolóanyagokra vonatkozó ISPM 15 nemzetközi növény-egészségügyi szabványoknak, mint például a nagy-sűrűségű rétegelt lemez és a kompozit farostlemez), hogy kiküszöbölje a tömörfa anyagok által okozott, határokon átnyúló karanténkockázatot-. A sablonok kiválasztásának meg kell felelnie a berendezés teherbírási követelményeinek (mindegyik sablon statikus teherbírása legalább 1500 N/m²), és az illesztéseket horganyzott acél hevederekkel kell megerősíteni, hogy megakadályozzák a szerkezet kilazulását a szállítás során.

Csomagoláskor a berendezés és a sablon közé egy EPE hab párnázóréteget helyeznek (legalább 50 mm vastagságban). A kulcsfontosságú alkatrészeket (például a lézerfejet és a vezérlőszekrényt) vízálló PE tasak borítja. A doboz külső falára jól láthatóan fel vannak ragasztva az exportkövetelményeknek megfelelő címkék (beleértve a berendezés modelljét, a bruttó tömeget, a súlypontot és az olyan figyelmeztető táblákat, mint a "Kezeld óvatosan" és "Tartsd szárazon"), biztosítva a célország importcsomagolás-ellenőrzési előírásainak maradéktalan betartását.

A berendezés teljes csomagolási folyamata zárt, beltéri műhelyben történik, hogy elkerüljük az eső, hó és por hatását a szabadban történő-műveletek során. A hidraulikus emelőállványokkal felszerelt zárt teherautókat úgy választják ki, hogy biztosítsák a berendezés zökkenőmentes be- és kirakodását. Ha a szállítási sugár korlátai miatt nem-zárt teherautó-karosszériát (például téttargoncákat) kell használni, a felszerelést dupla-rétegű esőálló ponyvával kell lefedni (a külső réteg PVC-bevonatú esőálló kendő, a belső réteg pedig légáteresztő, nedvességálló-fóliával) a teherautóra való berakodás után. A ponyva szélei nejlon kötelekkel vannak szorosan rögzítve, a négy sarok pedig a teherautó karosszériájának aljára lóg, hogy megakadályozza az esővíz behatolását.

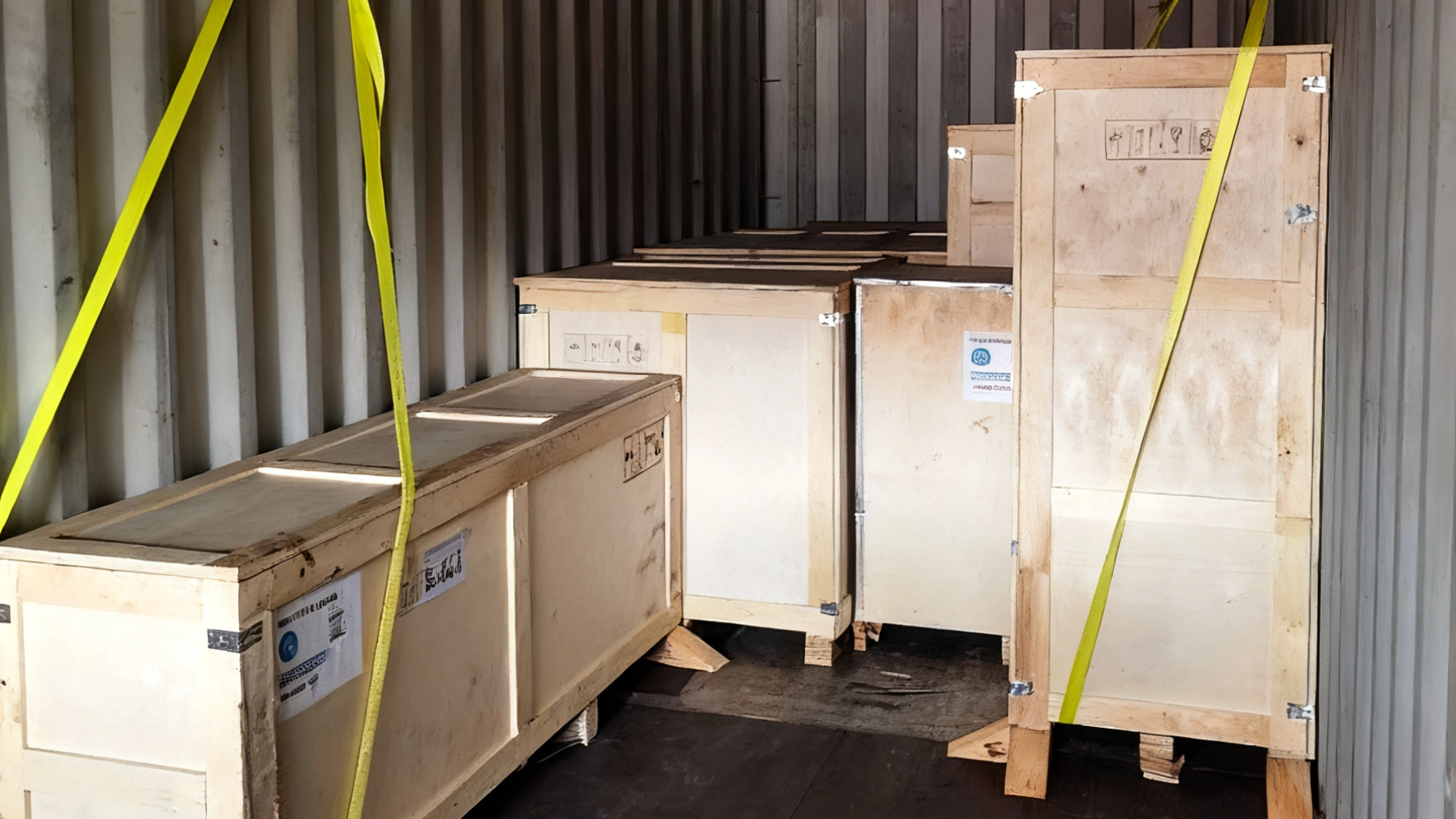

A berendezés konténerbe való betöltése után a „három{0}}pontos rögzítés” terv azonnal megvalósul,-a sablont az alján lévő tágítócsavarokkal rögzítve a konténer padlójához; horganyzott acélhuzalok (legalább 8 mm átmérőjű) felhasználásával átlósan húzzák és rögzítik a horgokat a tartály oldalfalain a két oldalon; és állítható nyomórudakkal a tartály felső lapjának támasztására a tetején (a nyomórúdnak a berendezéssel érintkező vége gumibetéttel van becsomagolva, hogy elkerülje a berendezés felületének megkarcolását). Rögzítés után lengési próbát kell végezni (vízszintes tolóerő manuális alkalmazása, a berendezés elmozdulása nem haladja meg az 5 mm-t), hogy ne legyen elmozdulás kockázata göröngyös tengeri vagy szárazföldi szállítás során.

Speciális személyzetet jelölnek ki a logisztikai folyamat nyomon követésére. A gyári szállítmánytól kezdve a kikötői vámáru-nyilatkozaton, a tengeri szállításon át a célország vámkezeléséig minden linknél rögzítésre kerül a szállítás állapota (beleértve a hőmérsékletet, páratartalmat és helyadatokat is). A helyszínen fotókat készítenek és tárolnak a kulcsfontosságú csomópontokon (például a konténer berakodása a hajóra és a kirakodás a kikötőben), hogy biztosítsák a teljes nyomon követhetőséget és minimalizálják a szállítási károk kockázatát.
